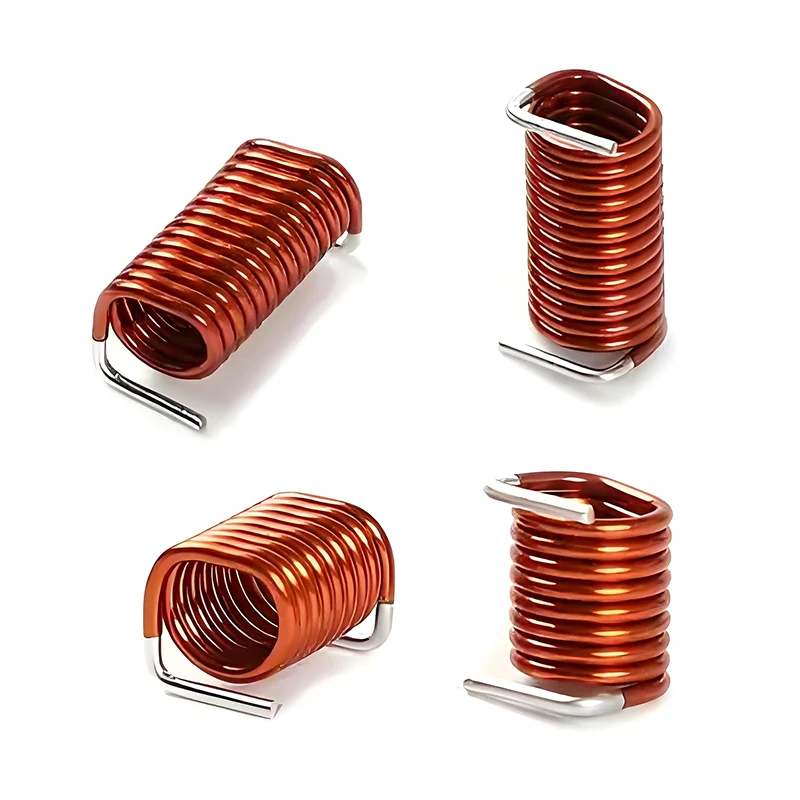

EKcraft Air Core Inductor ofrece servicios profesionales de producción, fabricación y suministro al mercado global. Este inductor de núcleo de aire no tiene efecto de saturación magnética, tiene excelente linealidad y baja pérdida de alta frecuencia. Ofrecemos pedidos al por mayor y disfrutamos de precios de suministro directo de fábrica. Contáctenos ahora para una cotización.
Un inductor de núcleo de aire es un componente inductor sin un núcleo de hierro magnético en su interior. Su camino magnético está compuesto principalmente de aire. Por lo tanto, el inductor de núcleo de aire evita la pérdida por histéresis y la pérdida por corrientes parásitas, y su frecuencia de funcionamiento puede ser muy alta. Dado que la permeabilidad magnética proviene del aire, el valor de la inductancia (L) no cambia con la corriente, no hay fenómeno de saturación magnética y puede mantener el valor de la inductancia estable incluso cuando pasa una gran corriente. Por lo tanto, este inductor de núcleo de aire es muy adecuado para su uso en aplicaciones de filtrado y energía que involucran corrientes altas o fluctuaciones de corriente significativas.
|
Ventajas de rendimiento |
Sin efecto de saturación magnética, sin pérdida de histéresis magnética, sin pérdida por corrientes parásitas |
|
Ventajas materiales |
Alta conductividad, resistente al desgaste. |
|
Ventajas estructurales |
Alta confiabilidad |
|
Funcional Ventajas |
Trabajar a una frecuencia extremadamente alta. |
Aplicado a amplificadores de potencia RF, redes de adaptación de impedancia, circuitos de sintonización de antenas, osciladores LC, filtros, etc.
|
Inductancia (L) |
6nH - 30mH, tolerancia ±5% a ±20% |
|
Factor de calidad (valor Q) |
Rango de alta frecuencia: 100 - 400 MHz; 95 - 230 |
|
Resistencia de corriente continua (DCR) |
≤2,11 mΩ |
|
Corriente nominal |
1A-57A |
|
Coeficiente de temperatura |
40 ℃ ~ 120 ℃ |
Se pueden producir otros tipos además de los enumerados anteriormente según las necesidades del cliente.
1. Al usarlo, se debe tener en cuenta que su campo magnético de radiación puede causar interferencias en circuitos sensibles cercanos. En tales casos, es necesario mantener la distancia o añadir blindaje.
2. Evite impactos externos o compresiones sobre la bobina para evitar cambios en su forma geométrica, que podrían provocar variaciones en el valor de la inductancia.
