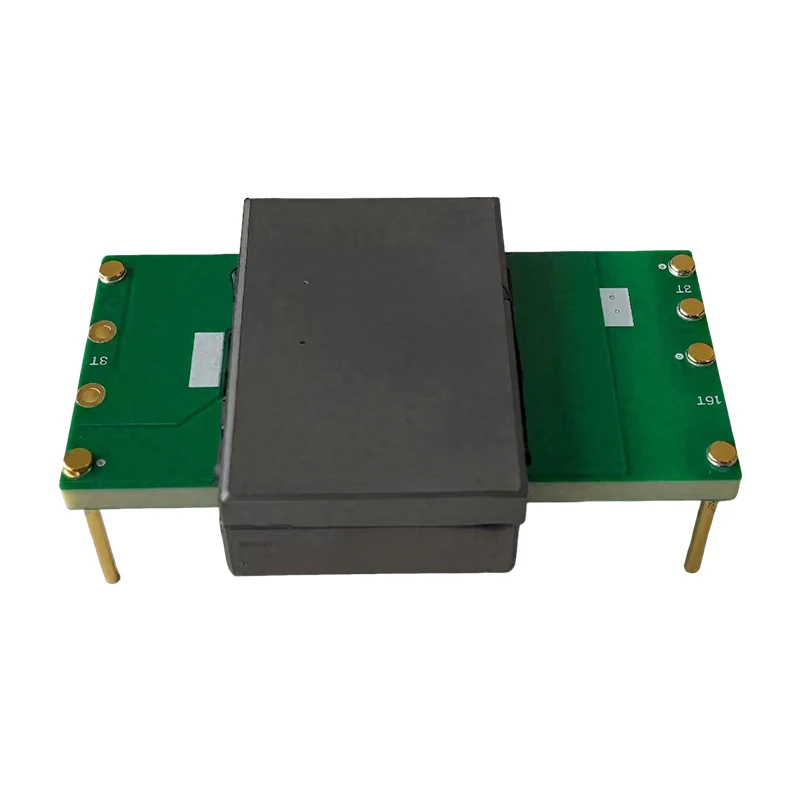

EKcraft Planar Transformer ofrece servicios profesionales de producción, fabricación y suministro al mercado global. Este transformador es un nuevo tipo de transformador que utiliza placas de circuito impreso (PCB) multicapa o láminas planas de cobre como devanados. Tiene un tamaño pequeño, peso ligero, alta eficiencia y bajo aumento de temperatura. Ofrecemos pedidos al por mayor y disfrutamos de precios de suministro directo de fábrica. Contáctenos ahora para una cotización.
Este transformador plano tiene sus devanados grabados o presionados sobre la PCB (placa de circuito impreso), combinado con un núcleo de ferrita plano, lo que acorta significativamente la longitud de la trayectoria magnética y reduce la pérdida de cobre y de hierro. Este transformador plano adopta un diseño aplanado, con un volumen de 1/3 a 1/5 del de los transformadores tradicionales, y el peso se reduce en más del 50%, adecuado para el pequeño espacio interno del equipo. Los devanados del transformador plano son láminas de cobre anchas y delgadas, que aumentan efectivamente el área de superficie y reducen en gran medida la influencia del efecto piel, lo que lo hace muy adecuado para fuentes de alimentación conmutadas de alta frecuencia (nivel de cientos de kHz a MHz). Este transformador plano puede satisfacer la búsqueda de alta frecuencia, alta eficiencia y alta densidad de potencia de la tecnología moderna de electrónica de potencia.
|
Ventajas de rendimiento |
Alta densidad de potencia |
|
Ventajas materiales |
Alta confiabilidad y alta consistencia |
|
Ventajas estructurales |
Diseño plano, fácil de integrar |
|
Funcional Ventajas |
Alta eficiencia y excelentes características de alta frecuencia. |
Se aplica a conmutadores de red, enrutadores, adaptadores de corriente para computadoras portátiles, televisores LCD, inversores fotovoltaicos, variadores de motores industriales, etc.
|
Rango de potencia |
10W-5000W |
|
Tensiones de entrada y salida |
Entrada 5V-400V, Salida 1.8V-220V |
|
Frecuencia de funcionamiento |
20KHz-2MHz |
|
Eficiencia |
90%-98% (carga completa) |
|
Aumento de temperatura |
A carga completa≤40℃（Temperatura ambiente 25℃） |
|
Grado de aislamiento |
Clase B (130 ℃) 、 Clase H (180 ℃) |
|
Voltaje de aislamiento |
1 kV–10 kV (valor eficaz) |
Se pueden producir otros tipos además de los enumerados anteriormente según las necesidades del cliente.
